Als erstes benötigst Du eine USB-Stromversorgung. Diese lässt sich sehr einfach mit einem Festspannungsregler LM7806 (+6V), 1 Diode und 2 Kondensatoren bauen.
Die Diode hat einen Spannungsabfall von ~0,7V somit erhält man die für USB typischen 5,3V.

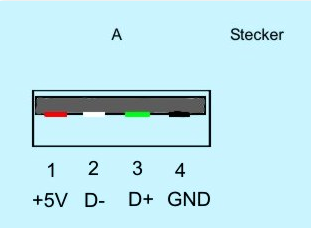

Die USB Steckerbelegung ist :
Pin1 = +5V rotes Kabel
Pin4 = 0V schwarzes Kabel

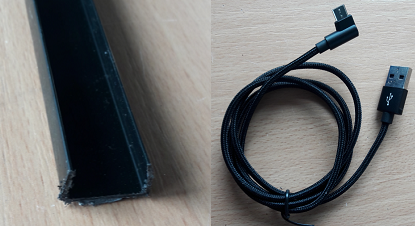

Für die Ladestation benötigst Du ein Kunststoff U-Profil, etwas Holz und ein USB-Kabel mit Winkelstecker.
Das Kunststoff U-Profil erhälst Du für wenige Euro in jedem Baumarkt.
Als Holz habe ich einen Rest von einer 3mm MDF Platte genutzt.
Klebe 2 Stücke des Kunststoff U-Profils auf ein passendes Stück Holz (z.B. 3mm Schrankrückwand), richte diese so aus, dass sich der Router zwischen den Profilstücken hinein schieben lässt.
Stecke nun den USB- Winkelstecker ein und fixiere diesen mit Sekundenkleber.
Wenn sich nun der Router ohne Probleme ein- und ausstecken lässt, baue eine kleine Holzverschalung um den Stecker.
Damit der Stecker absolut fixiert wird, fülle die kleine Verschalung mit 2 Komponenten Epoxyharz.

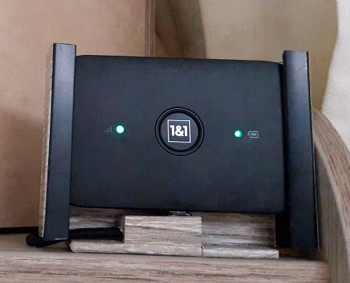

Nach Trocknung des Epoxyharzes hat man nun eine Ladestation in der der Router zum laden einfach von oben eingeschoben werden kann.
Nun nur noch die selbstgebaute Ladestation mit dem USB- Netzteil verbinden und via Schalter an die 12V Versorgung anschliessen.
