Innenraum Alarmkontakt

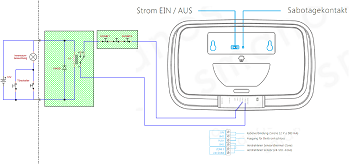

Mit dieser kleinen Schaltung kann ganz simpel die Überwachung der Fahrer- und Beifahrertüre realisiert werden.
Durch öffner der Türen wird Strom auf das Relais gegeben, wodurch die Alarm-Ruhestromscheife unterbrochen und der Alarm der Smanos X500 ausgelöst wird.
DS2300 Funk-Kontakt mit mech. Schalter ausrüsten

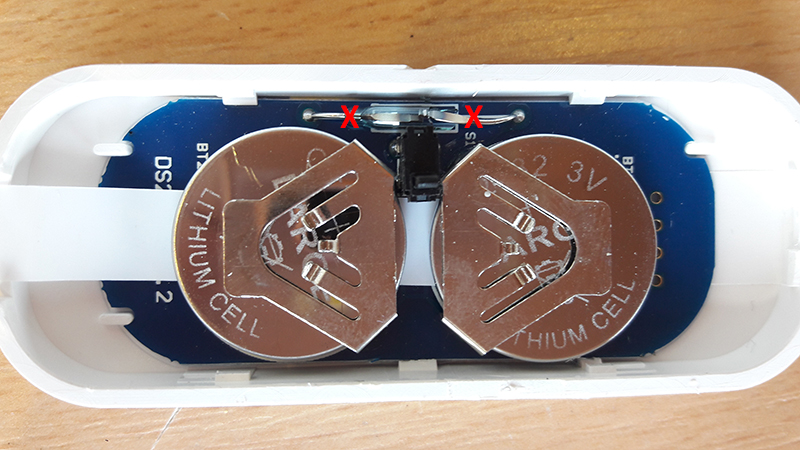

Den Smanos DS2300 Funk Tür/Fensterkontakt vorsichtig mit einem scharfen Gegenstand (z.B. Teppichmesser) öffnen.
Nun wird an den beiden Markierungen „X“ der REED-Kontakt mit einem feinen Seitenschneider, so nah wie möglich am Glaskörper abgetrennt.
An den übrig gebliebenen Drahtstücken (rote Pfeile) des REED-Kontaktes, werden nun je eine flexible Litze angelötet, welche wiederum mit einen Microschalter verbunden werden.
Der Microschalter sollte die Funktion 1xUM haben.

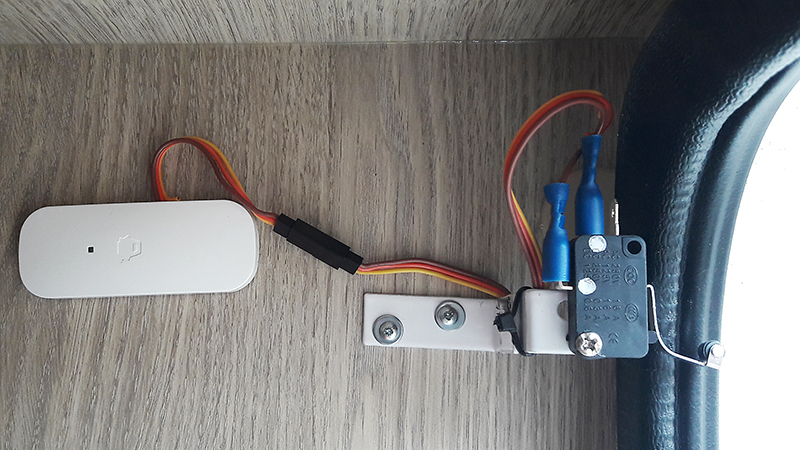

Den Microschalter habe ich mit Winkeln so fixiert, dass er beim schliessen der Klappe betätigt wird.
Die Funktion des DS2300 ist weiterhin ein Ruhestromkontakt, nur das der auslösende Kontakt jetzt mechanisch und nicht mehr magnetisch ist.
Sabotagekontakt überbrücken
In einigen Fällen kann es notwendig sein, dass der Sabotagekontakt nicht auslösen darf.

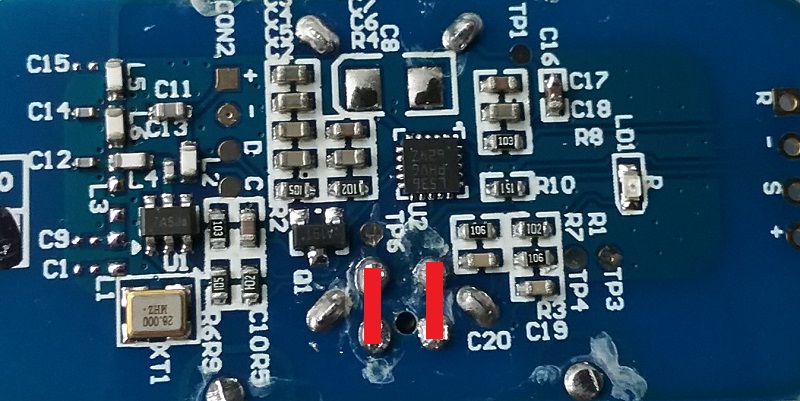

Hierzu müssen die beiden Drahtbrücken (rot) auf der Platine eingesetzt werden, wodurch der Sabotagekontakt außer Funktion gesetzt wird.
